柔性屏蔽控制電纜為柔性電纜中一種，與KVV、KVVP不同，柔性控制電纜多用于非連續往復運動下的安裝及固定敷設。工業自動化需要通過電氣控制電纜實現自動控制、焊接、打包以及運輸?shù)?。這些電纜是確保各種電氣信息和參數無阻礙傳輸?shù)谋匾獥l件。

當環境中存在的干擾源會對數據傳輸依賴產生影響時，需選用屏蔽控制電纜，在頻繁往復彎曲的移動使用場合，需選用高柔性屏蔽控制電纜。

柔性屏蔽控制電纜特性

• 柔性屏蔽控制電纜，用于固定安裝和無張力且非連續重復偶爾自由移動的場合。
• 柔性屏蔽控制電纜可以作為測量和控制電纜，適合用于工業環境中，干燥或者潮濕的室內。
• 柔性屏蔽控制電纜采用非內護設計，大大減小了整個電纜外徑，從而減小了電纜彎曲半徑及重量。

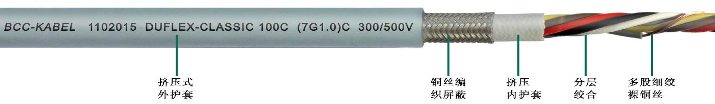

柔性屏蔽控制電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合軟導體，符合VDE0295/IEC Class5或6標準
• 絕緣：絕緣電性能優異的高強度改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 屏蔽：銅網編織屏蔽，編織密度≥85%
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

電纜技術參數

• 額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V
• 測試電壓：2000V
• 絕緣電阻：≥20MΩ/km (20℃)
• 最小彎曲半徑：偶爾移動：15X電纜外徑，固定安裝：4X電纜外徑
• 使用溫度范圍：偶爾移動：-5℃~70℃，固定安裝：-20℃~80℃

• Q

  普通電纜RVVP能不能上電纜拖鏈？

  A

  嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。

• Q

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  A

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
